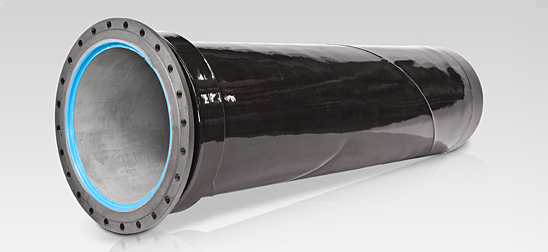

Эксплуатационная безопасность и максимальная эффективность являются характеристиками электроизолирующих вставок компании Schuck для сетей водопроводов. Именно эти характеристики обеспечивают эффективную защиту трубопровода от коррозии. Опыт, накопленный за многие десятилетия в области газо- и водоснабжения, лежит в основе дальнейшего развития имеющейся концепции. Все полученные результаты анализировались и внедрялись.
Внутренняя поверхность электроизолирующей вставки для водопровода покрыта сплошным слоем вулканизированной твердой резины. Используемый материал отвечает требованиям KTW (Комитета по безопасности материалов, имеющих контакт с питьевой водой) в соответствии с DVGW / W 270 (Союз специалистов водо- и газоснабжения Германии) и не имеет ограничений по применению в трубопроводах для питьевой воды. Основой данного материала служит синтетический каучук. После вулканизации материал не имеет признаков расслоения или износа ввиду использования абразивных материалов и гарантирует оптимальные результаты работы.
Нанесение твердой резины слоем в 3 мм обеспечивает надежную и непроницаемую изоляцию среды - питьевой воды и защищаемой стальной трубы. Таким образом, можно избежать утечки блуждающего тока в питьевую воду. Наряду с электроизоляцией металлических частей слой из твердой резины служит для дополнительного усиления посадки для всей конструкции изолирующей вставки.
Слой из вулканизированной твердой резины обладает дополнительными преимуществами по электроизоляционным свойствам по сравнению с часто используемым эпоксидным покрытием, прочности при изгибе и износу при большой скорости потока или использования абразивных сред.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Изолирующая вставка для наземных и подземных трубопроводов для питьевой воды, воды, сточных вод, соленой воды
Трубопроводы до DN 1600 / PN 4 до PN 64
Диапазон температур до 50 °C
КОНСТРУКЦИЯ
Симметричные и асимметричные
На выбор: двухкомпонентное эпоксидное покрытие, электростатическое напыление порошкового покрытия,
покрытие из резины, облицовка водостойким цементом
Фланцевые соединения DIN, ANSI и по заказу клиента
ИЗГОТОВЛЕНИЕ
Контроль конструктивного элемента по инструкции VdTÜV 1066
Расчеты согласно AD-инструкциям
Визуальный, весовой и электрический контроль
Сертификат о приемке согласно EN 10 204
МАТЕРИАЛЫ
Сталь согласно стандартам DIN и EN
Материалы, соответствующие рабочей температуре и среде
Антикоррозионная защита снаружи на выбор - термоусадочный шланг DIN 30672, полиуретановое покрытие
КОНСТРУКТИВНЫЙ РАЗМЕР
Длина внутреннего покрытия зависит от диаметра электроизолирующей втулки, электрического сопротивления среды и электрического напряжения, приложенного к втулке.
При отсутствии других рекомендаций, рекомендуется наносить внутреннее электроизолирующее покрытие толщиной минимум в 200 мм или 3 x DN. Для этого элементы конструкции надо располагать асимметрично, чтобы конструкция не была слишком массивной.
